KNX 3 Phasen Energiezähler

Wattstundenzähler für Wechselstrom mit hinterleuchtetem LCD-Display zur Anzeige der Werte, einem Eingang für Schaltfrequenzen zwischen 2 Preise und Direktanschluss an 63 A. Die Werte des Augenblickwerts der Leistung, KW / KVA h und Zählerstand für Preis 1 und 2 werden über die gelieferte KNX Bus-Schnittstelle gesendet.

DOWNLOAD Datenblatt - Satelco Artikelnummer 10286



Der Bewegungsmelder ist ein KNX Präsenzmelder mit integrierter Bewegungsmeldung und Lichtauswertung. Bis zu 4 verschiedene Betriebsarten sind möglich: Die erste Betriebsart ist ein halbautomatischer oder vollautomatischer Standardmodus (Umschalten), die zweite ein halbautomatischer oder vollautomatischer Modus mit konstanter Anpassung der Helligkeit (Dimmen), die dritte ist Slave-Modus, die vierte ist eine permanente Anpassung des Lichts (Lichtsteuerung hängt nicht von Anwesenheit ab).
Zwei Zielwerte sind eingegeben (angegeben in Lux) und ein Referenzwert bleibt unveränderlich (angegeben in %). Die Werte können mit einem Kommunikationsgerät geändert werden. Softstart zum Übertragen des Referenzwerts an die Beleuchtung.
Reflexionsvermögen zur besseren Anpassung an Umgebungsbedingungen. HKLS-Kanäle werden über Drucktaster aktiviert.

Bewegungsmeldung:
Der Bewegungsmelder nutzt ein passives Infrarotsystem, das die Bewegung von Hitze registriert.

Lichtauswertung:
Der Präsenzmelder misst den Lichtwert (Lux) und liefert Daten an den KNX-Bus; dann kann dieser Wert dazu benutzt werden, um Lichter einzuschalten, wenn der Präsenzmelder eine Bewegung erkennt und der Lichtwert unter dem Zielwert ist. Diese Daten können auch dazu benutzt werden, um einem Dimmer einen Dimmwert zuzuordnen, um einen Ziel-Lichtwert beizubehalten.

DOWNLOAD Datenblatt - Satelco Artikelnummer 10657

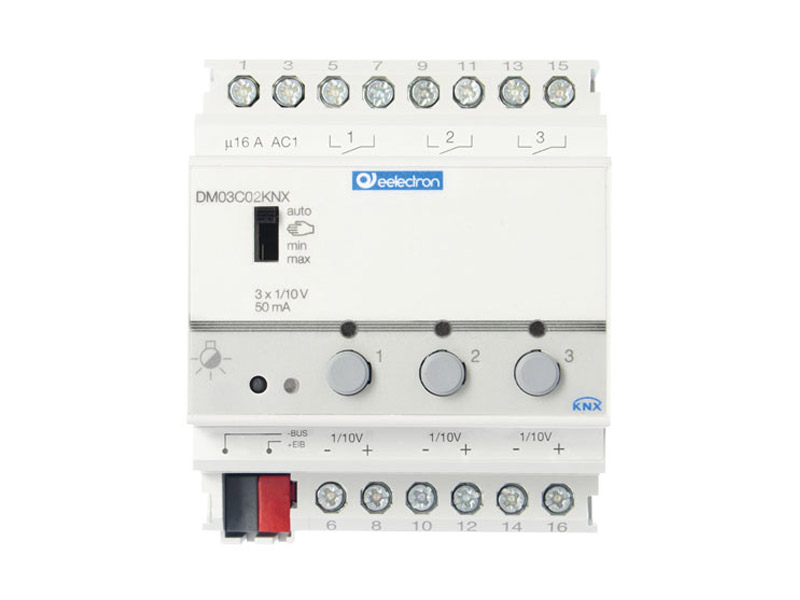

KNX Dimmer-Modul 3 OUT / 1-10 V

Dimmer mit dem Lichtstromkreise über einen 1/10 V Anschluss gesteuert werden, einwirkend auf ferngesteuerte Dimmer oder elektronische Vorschaltgeräte. Das Gerät ist für die Installation an einer Hutschiene vorgesehen.

DOWNLOAD Datenblatt - Satelco Artikelnummer 10279



KNX Dimmer Modul 3x 300 W

Das 3-Kanal Dimmer-Modul ist dafür ausgelegt eine dimmbare Beleuchtung über KNX Bus anzutreiben und erlaubt das Dimmen von Glühlampen- und Halogenlasten von 230V, Niederspannung und Kleinspannung. Das Produkt kann einen (900W), zwei (600+300W) oder drei (3x 300W) unabhängige Lichtstromkreise steuern.

DOWNLOAD Datenblatt - Satelco Artikelnummer 10278



KNX Unterputz Modul 8 IN / 4 OUT LED

Dieses KNX Modul umfasst 4 digitale Eingänge für den Anschluss an potentialfreie Kontakte; 4 analoge / 4 digitale Eingänge für potentialfreie Kontakte oder Temperaturfühler und 4 LED-Ausgänge. Digitale Eingänge können über eine Schnittstelle Sensoren, herkömmliche Tasten, usw. verbinden; 4 Niederspannung/Schwachstrom-Ausgangskanäle zum Betreiben von LED Signallampen. Eingänge 5 bis 8, eingestellt als analoge Eingänge aktivieren bis zu 2 Temperaturfühler (mit Ein/Aus-Grenzwert) und 2 Thermostate zur Steuerung von Heiz- und Kühlanlagen, Ventile, Ventilator- Konvektoren mit 2 und 4 Rohren.

DOWNLOAD Datenblatt - Satelco Artikelnummer 10282



KNX Drucktaster Schnittstelle - 2 IN / 2 OUT LED - 4 IN / 4 OUT LED

Das Produkt ist bestimmt für die Verbindung potentialfreier Kontakte mit 2 oder 4 Eingangskanälen wie Sensoren, herkömmliche Tasten und 2 oder 4 Niederspannungs-/Schwachstrom-Ausgangskanälen zum Betreiben von LED Signallampen.

DOWNLOAD Datenblatt - Satelco Artikelnummer 10280 + 10281



KNX Universal Modul 4 OUT

Das Hutschienen-Modul mit 4 Ausgängen ist ein EIB/KNX Reiheneinbaugerät zum Anschliessen von Verbrauchern (z.B. Lampen) für alle Arten von Anwendungen.
Dieses Modul mit 4 integrierten Ausgängen kann wie folgt konfiguriert werden:
- Jeder Ausgang kann individuell konfiguriert werden für
  Laststeuerung
- Jeder Ausgang kann individuell konfiguriert werden für EIN/AUS oder Dauerschaltung
  (PWM) für elektrische Ventile (Magnetantriebe)
- Ausgänge können paarweise konfiguriert werden für die Bedienung von Rollläden und
  Jalousien; bis zu 2 Kanäle (A bis B)
- Ausgänge können paarweise konfiguriert werden für die Bedienung von Motorreduktoren,
  für Magnetventile mit 3-Punkt-Steuerung oder für Lüftungsgitter; bis zu 2 Kanäle (A bis B)

DOWNLOAD Datenblatt - Satelco Artikelnummer 10274



KNX Universal Modul 8 OUT

Das Hutschienen-Modul mit 8 Ausgängen ist ein EIB/KNX Reiheneinbaugerät zum Anschliessen von Verbrauchern (z.B. Lampen) bei allen Arten von Anwendungen.
Dieses Modul mit 8 integrierten Ausgängen kann wie folgt konfiguriert werden:
- Jeder Ausgang kann individuell konfiguriert werden für
  Laststeuerung
- Jeder Ausgang kann individuell konfiguriert werden für EIN/AUS oder Dauerschaltung
  (PWM) für elektrische Ventile (Magnetantriebe)
- Ausgänge können paarweise konfiguriert werden für die Bedienung von Rollläden und
  Jalousien; bis zu 4 Kanäle (Kanäle A bis D)
- Ausgänge können paarweise konfiguriert werden für die Bedienung von Motorreduktoren,
  für Magnetventile mit 3-Punkt-Steuerung oder für Lüftungsgitter; bis zu 2 Kanäle (A bis D)

DOWNLOAD Datenblatt - Satelco Artikelnummer 10275



KNX Universal Modul 12 OUT

Das Gerät ist ein Hutschienenmodul mit 12 Ausgängen zur Steuerung von Lasten oder Rollläden und Jalousien. Das Gerät mit 12 Ausgängen On-board kann verwendet werden zum:
- Steuern von bis zu 12 unabhängigen Lasten / Leuchten
- Steuern von bis zu 6 unabhängigen Jalousien / Rolläden
  mit mechanischer Endstellung

DOWNLOAD Datenblatt - Satelco Artikelnummer 10276



KNX Universal Modul 4 IN / 4 OUT C-Last

Das Hutschienen-Modul ist ein EIB/KNX Reiheneinbaugerät zum Verbinden von Befehlen (z.B. Drucktaster) oder Lasten (z.B. Lampen) für alle Arten von Anwendungen.
Das Gerät ist ausgestattet mit 4 binären Eingaben (potentialfreie Kontakte) und 4 Relaisausgängen geeignet für kapazitive Belastung. Die Eingänge können konfiguriert werden für herkömmliche Schaltgeräte, z.B. Drucktaster, Schalter, potentialfreie Kontakte, für Schaltfunktionen mit Impulsflankenauswertung (z.B. ansteigende oder abfallende Flanke, umschalten, usw.). Die Eingänge können konfiguriert werden als Ausgangskanäle zum Betreiben von LED Leuchtschaltbildern. Die Eingänge können verwendet werden als Schalter, zum Dimmen, Steuerung von Jalousien, Szenarien; Ausgänge umfassen Schaltfunktion, Szenarien, logische Funktionen. Ausgänge können als gekuppelte Kanäle funktionieren; diese Funktion kann verwendet werden, um Ventilator-Konvektoren mit 2-Rohren / 3 Geschwindigkeiten und 4-Rohren / 2 Geschwindigkeiten anzusteuern.

DOWNLOAD Datenblatt - Satelco Artikelnummer 10270



KNX Universal Modul 8 IN / 8 OUT C-Last

Das Hutschienen-Modul ist ein EIB/KNX Reiheneinbaugerät zum Anschliessen von Befehlen (z.B. Drucktaster) oder Lasten (z.B. Lampen) für alle Arten von Anwendungen.
Das Gerät ist ausgestattet mit 8 binären Eingängen (potentialfrei) und 8 Relaisausgängen. Die Eingänge können mit herkömmlichen Schaltgeräten verbunden werden, z.B. Drucktaster, Schalter, potentialfreie Kontakte, für Schaltfunktionen mit Impulsflankenauswertung (z.B. ansteigende oder abfallende Flanke, umschalten, usw.). Die Eingänge können konfiguriert werden mit ETS, als Ausgangskanäle zum Betreiben von LED in Leuchtschaltbildern. Die Eingänge können verwendet werden als Schalter, zum Dimmen, Steuerung von Jalousien, Szenarien; die Ausgänge umfassen Schaltfunktion, Szenarien, logische Funktionen.
Relais 5 bis 8 sind ausgestattet mit manueller Eingabe und können manuell geschaltet werden.

DOWNLOAD Datenblatt - Satelco Artikelnummer 10272



KNX Universal Modul 4 IN / 4 OUT

Das KNX Universal Modul 4 IN / 4 OUT (IO44E01KNX) ist ein EIB/KNX Gerät für die Hutschienenmontage mit dem Befehle (z.B. Taster) oder Lasten (z.B. Lampen) über eine Schnittstelle für jede Art von Anwendung verbunden werden können. Das Gerät ist mit 4 binären Eingängen (potentialfrei) und 4 binären Relaisausgängen ausgestattet. Die Eingänge können an herkömmliche Schaltgeräte angeschlossen werden, z.B. Taster, Schalter, potentialfreie Kontakte, für Schaltfunktionen mit Flankenauswertung (z.B. Anstiegs- oder Abfallflanke, Kippschaltung, usw.). Die Eingänge können  mit ETS SW konfiguriert werden, als Ausgang für den Antrieb von LEDs. Die Eingänge können für Ein-/Aus-Befehle, Dimmen, Jalousiesteuerung, Szenenabruf und Steuerung verwendet werden; die Ausgänge umfassen Schaltfunktion, Szenenabruf und logische Steuerfunktion.

Die 4 On-Board-Ausgänge am Gerät können unterschiedlich konfiguriert werden:
- Jeder Ausgang kann einzeln konfiguriert werden zur Laststeuerung (R1 bis R4)
- Jeder Ausgang kann einzeln konfiguriert werden für EIN/AUS oder Dauerschaltung
  (PWM) für elektrische Ventile (Magnetantriebe) (EV1 bis EV4)
- Ausgänge können paarweise für die Steuerung von Rollläden und Jalousien
  konfiguriert werden; bis zu 4 Kanäle (A bis B)
- Ausgänge können paarweise für die Steuerung von Motorreduktoren oder für Magnetventile mit
  3-Punkt-Steuerung oder für Belüftungsgitter konfiguriert werden; bis zu 2 Kanäle (A bis B)

Satelco Artikelnummer 10271



KNX Universal Modul 8 IN / 8 OUT

Das KNX Universal Modul 8 IN / 8 OUT (IO88E01KNX) ist ein EIB-/KNX-Gerät für die Hutschienenmontage mit dem Befehle (z.B. Taster) oder Lasten (z.B. Lampen) über eine Schnittstelle für jede Art von Anwendung verbunden werden können. Das Gerät ist mit 8 binären Eingängen (potentialfrei) und 8 binären Relaisausgängen ausgestattet. Die Eingänge können an herkömmliche Schaltgeräte angeschlossen werden, z.B. Taster, Schalter, potentialfreie Kontakte, für Schaltfunktionen mit Flankenauswertung (z.B. Anstiegs- oder Abfallflanke, Kippschaltung usw.). Die Eingänge können  mit ETS SW konfiguriert werden, als Ausgang für den Antrieb von LEDs. Die Eingänge können für Ein-/Aus-Befehle, Dimmen, Jalousiesteuerung, Szenenabruf und Steuerung verwendet werden; die Ausgänge umfassen Schaltfunktion, Szenenabruf und logische Steuerfunktion.

Die 8 On-Board-Ausgänge am Gerät können unterschiedlich konfiguriert werden:
- Jeder Ausgang kann einzeln konfiguriert werden zur Laststeuerung (R1 bis R8)
- Jeder Ausgang kann einzeln konfiguriert werden für EIN/AUS oder Dauerschaltung
  (PWM) für elektrische Ventile (Magnetantriebe) (EV1 bis EV8)
- Ausgänge können paarweise für die Steuerung von Rollläden und Jalousien
  konfiguriert werden; bis zu 4 Kanäle (A bis D)
- Ausgänge können paarweise für die Steuerung von Motorreduktoren oder für Magnetventile mit
  3-Punkt-Steuerung oder für Belüftungsgitter konfiguriert werden; bis zu 4 Kanäle (A bis D)
- Relais 1 bis 5 als Ventilatorspulenaktuator für 2/4-Leitungssysteme für Heizung/Kühlung
  mit 3 Geschwindigkeiten)

Satelco Artikelnummer 10273
