Livelli nell'automazione degli edifici

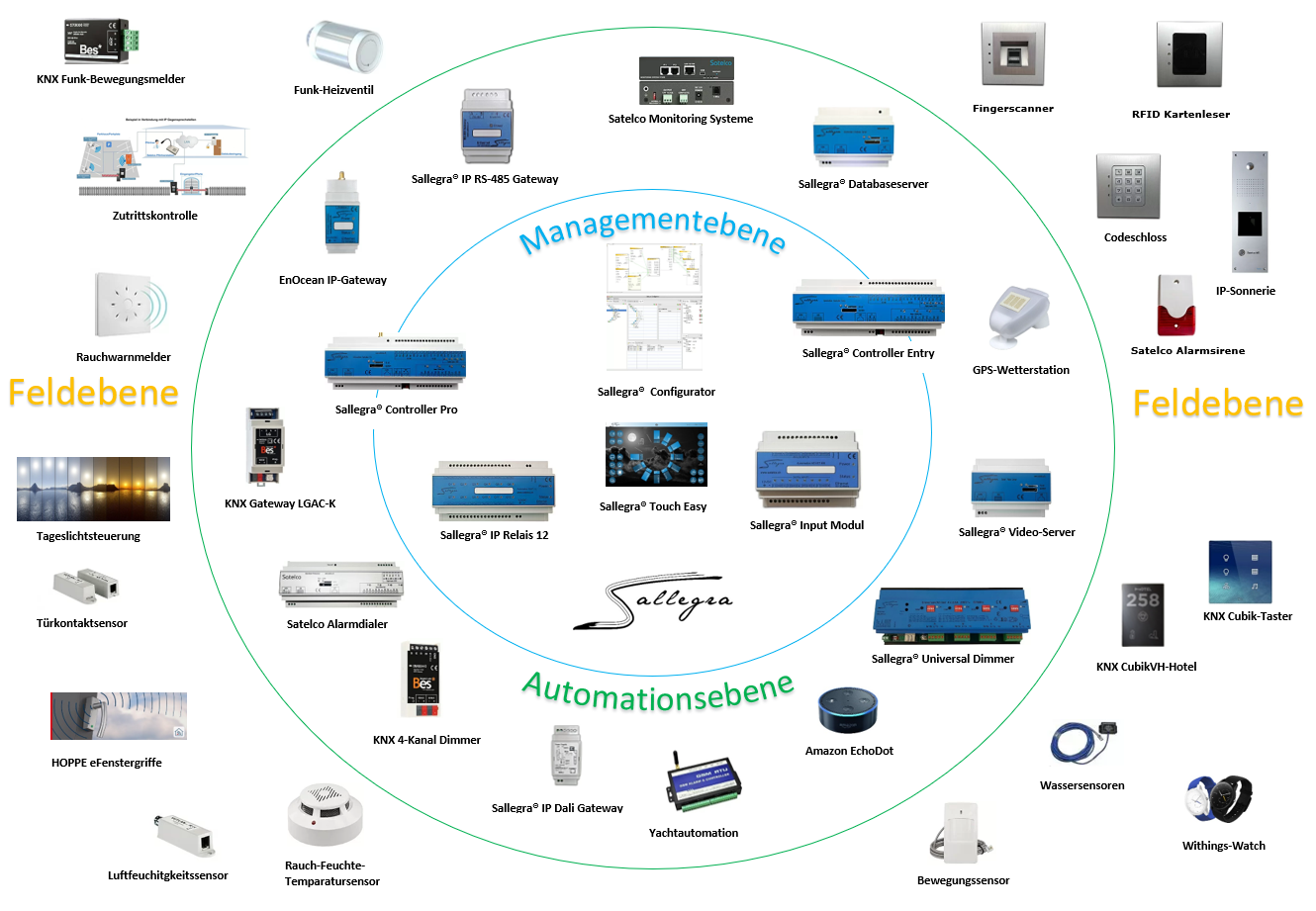

L'automazione degli edifici è generalmente suddivisa in tre livelli: il livello di gestione, l'automazione e il livello di campo. Richiedono diverse attrezzature tecniche e svolgono compiti molto specifici nell'ambito dell'ingegneria edilizia, che sono descritti in forma sintetica qui di seguito. Le soluzioni e i prodotti Satelco coprono tutti e tre i livelli, offrendovi un sistema completo per l'automazione degli edifici da un unico fornitore.

Livello di gestione

A livello di gestione, le singole strutture di un edificio sono controllate e monitorate e le loro modalità di lavoro e di funzionamento sono ottimizzate. In caso di guasto di uno o più componenti di ingegneria civile, il livello di gestione invia un allarme corrispondente.

I compiti comprendono anche la visualizzazione di volumi di dati precedentemente registrati ed elaborati statisticamente. I rispettivi dati degli altri livelli vengono utilizzati per ottimizzare i processi. Per il sistema di gestione degli edifici viene utilizzato un software speciale, che presenta alcune differenze e vantaggi e svantaggi a seconda del fornitore. Tuttavia, esiste anche un software indipendente dal produttore con le relative interfacce.

Il livello di gestione ha quindi una funzione sovraordinata rispetto agli altri due livelli. L'equipaggiamento tecnico minimo è un normale PC con un database ridondante e strutture di backup, nonché un gruppo di continuità. I sistemi di gestione possono essere implementati a livello centrale o distribuiti con più unità operative, quest'ultima basata su un'architettura client-server.

Livello di automazione

Il livello di automazione assume la regolazione e il controllo dei sistemi tecnici con l'aiuto dei dati del livello di campo e delle specifiche del livello di gestione. In questo caso occorre garantire l'interoperabilità per consentire uno scambio di dati indipendente dal produttore.

Oggi, tutte le apparecchiature di automazione sono progettate in tecnologia digitale e, oltre al controllo, monitorano anche i valori limite, gli stati di commutazione, le letture dei contatori di corrente, ecc. Nelle stazioni di automazione, i dati risultanti vengono elaborati e poi inoltrati al livello di campo o di gestione.

Livello di campo

Al livello più basso ci sono sensori e attuatori, i cosiddetti dispositivi di campo, con i quali vengono azionati i singoli componenti tecnici di un edificio. I sensori hanno il compito di registrare le informazioni ambientali - come i movimenti, la temperatura, la luminosità, ecc. - e di trasmettere queste informazioni agli attuatori tramite un sistema bus. Questi a loro volta ricevono e interpretano i dati per convertirli in corrispondenti segnali di commutazione per il riscaldamento, l'illuminazione, la ventilazione o il condizionamento. Il livello di campo fornisce quindi dati e informazioni per i due livelli superiori. Tuttavia, a causa del rapido sviluppo tecnico, soprattutto nei microprocessori, i confini tra il campo e i livelli di automazione stanno diventando sempre più sfumati.
