Niveaux d'automatisation des bâtiments

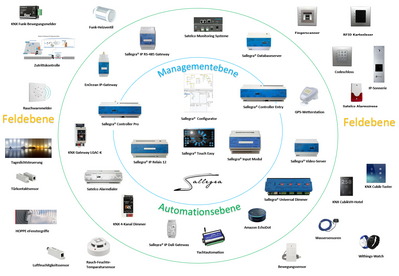

L'automatisation des bâtiments est généralement divisée en trois niveaux : le niveau de la gestion, de l'automatisation et du terrain. Ils nécessitent différents équipements techniques et accomplissent des tâches très spécifiques dans le domaine de l'ingénierie des services du bâtiment, qui sont décrites sous forme condensée ci-dessous. Les solutions et les produits de Satelco couvrent les trois niveaux, vous offrant un système complet d'automatisation des bâtiments à partir d'une source unique.

Niveau de gestion

Au niveau de la gestion, les différentes installations d'un bâtiment sont contrôlées et surveillées, et leurs méthodes de travail et d'exploitation sont optimisées. En cas de défaillance d'un ou de plusieurs composants de l'ingénierie des services du bâtiment, le niveau de gestion envoie une alarme correspondante.

Les tâches comprennent également la visualisation des volumes de données précédemment enregistrés et traités statistiquement. Les données respectives des autres niveaux sont utilisées pour optimiser les processus. Un logiciel spécial est utilisé pour le système de gestion des bâtiments, qui présente certaines différences et des avantages et inconvénients selon le fournisseur. Cependant, il existe aussi des logiciels indépendants des fabricants avec des interfaces correspondantes.

Le niveau de gestion a donc une fonction supérieure par rapport aux deux autres niveaux. L'équipement technique minimum est un PC normal avec une base de données redondante et des installations de sauvegarde ainsi qu'une alimentation électrique sans coupure. Les systèmes de gestion peuvent être mis en œuvre de manière centralisée ou répartis entre plusieurs unités d'exploitation, ces dernières étant basées sur une architecture client-serveur.

Niveau d'automatisation

Le niveau d'automatisation prend en charge la régulation et le contrôle des systèmes techniques à l'aide de données provenant du niveau du terrain et de spécifications provenant du niveau de la direction. Dans ce cas, l'interopérabilité doit être assurée pour permettre un échange de données indépendant du fabricant.

Aujourd'hui, tous les équipements d'automatisation sont conçus en technologie numérique et, en plus de la commande, ils surveillent également les valeurs limites, les états de commutation, les relevés de compteurs de courant, etc. Dans les stations d'automatisation, les données résultantes sont traitées puis transmises au niveau du terrain ou de la direction.

Niveau du terrain

Au niveau le plus bas se trouvent des capteurs et des actionneurs, appelés appareils de terrain, avec lesquels les différents composants techniques d'un bâtiment sont actionnés. Les capteurs ont pour tâche d'enregistrer les informations environnementales - comme les mouvements, la température, la luminosité, etc. - et de transmettre ces informations aux actionneurs via un système de bus. Ceux-ci reçoivent et interprètent à leur tour les données afin de les convertir en signaux de commutation correspondants pour le chauffage, l'éclairage, la ventilation ou la climatisation. Le niveau du terrain fournit donc des données et des informations pour les deux niveaux supérieurs. Cependant, en raison de la rapidité des développements techniques, notamment dans le domaine des microprocesseurs, les frontières entre le terrain et les niveaux d'automatisation s'estompent.
